DEI線路驅動器DEI1170A/DEI1171A

發布時間：2021-11-26 17:06:55     瀏覽：2010

DEI線路驅動器DEI1170A/DEI1171A雙極集成電路是為直接驅動ARINC429航空電子串行數字數據總線而設計的線路驅動器。DEI線路驅動器DEI1170A/DEI1171A將TTL/CMOS串行輸入數據轉換為ARINC總線的三電平RZ雙極差分調制格式。TTL/CMOS控制輸入選擇高（100KBS）和低（12.5KBS）速度操作的輸出轉換率。DEI線路驅動器DEI1170A/DEI1171A不需要外部定時電容器。A429輸出三態性能由ts_uuCtl輸入啟用控制。DEI1170A/1A線路驅動器是主流的DEI1170/1系列的優化版本。它們提供：

更低的功能損耗；

優異的波形保真度；

優化的瞬態抗擾度。

這種優化簡化了設備設計，滿足雷電和射頻抗擾度要求。DEI線路驅動器提供輸出電阻值和輸出三態性能。有三個輸出電阻選項：0Ω、10Ω和37Ω。0Ω和10Ω版本需要外部電阻器以達到ARINC429標準的37Ω輸出電阻。外部電阻器通常用作簡化外部瞬態電壓保護網絡。輸出具備三態性能。此功能模塊在非標準應用中非常有效，其中雙驅動器上有多個驅動器。


功能模塊

TTL/CMOS到ARINC429線路驅動器

用作hi（100kbs）或Lo（12.5kbs）速度轉換率

±9.5v到±16.5v電源

驅動完整性ARINC負載

輸出電阻選項：0，10或37.5歐姆

三態輸出功能模塊

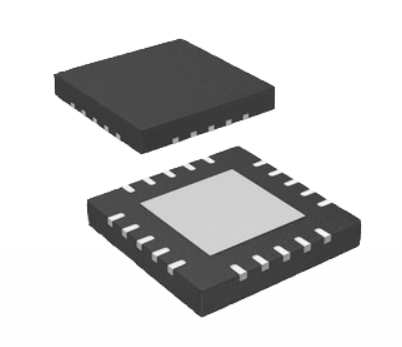

熱增強5x5毫米MLP封裝

DEI1170A系列是主流的DEI1170系列的優化版本

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //m.kingsun-aima.com/public/brand/53.html

或聯系我們的銷售工程師：0755-83050846   QQ: 3312069749



Part #

Temp Range

Product Package Type

Output Resistance

DEI1170A-MES-G

-55 to 85

20 5x5 C MLPQ G

User Selectable: 0, 10, 37

DEI1170A-MMS-G

-55 to 125

20 5x5 C MLPQ G

User Selectable: 0, 10, 37

DEI1171A-MES-G

-55 to 85

20 5x5 I MLPQ G

User Selectable: 0, 10, 37

DEI1171A-MMS-G

-55 to 125

20 5x5 I MLPQ G

User Selectable: 0, 10, 37
