ADI晶圓AD7466
發布時間:2022-06-13 17:01:44 瀏覽:2290

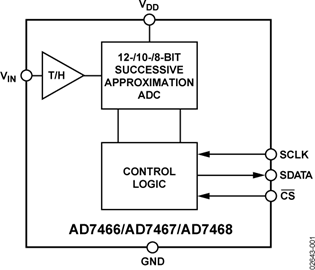

ADI晶圓AD7466/AD7467/AD7468分別是12/10/8位高速、功耗低逐次逼近型模數轉換器(ADC),運作電壓為1.6V至3.6V單電源,具備功耗低性能,最高呑吐量可達200kSPS。AD7466內嵌一個低噪音、寬帶寬采樣保持放大器,可解決3MHz以上的輸入頻率。
ADI晶圓AD7466轉換階段和數據采集階段根據CS和串行時鐘成功操控,因此為元件與微控制器或DSP端口創建了條件。輸入信號在CS的下降沿成功采樣,而轉換同時在此處運行。該元件不會存在流水線延遲。
ADI晶圓AD7466基準電壓從VDD獲取,因此為ADC帶來了較寬的動態輸入范圍,因此,其模擬輸入范圍為0至VDD。轉換速率依賴于SCLK。

產品聚焦
額定電源電壓:1.6V至3.6V
12、10和8位ADC,帶來SOT-23和MSOP兩種封裝形式
高呑吐量、功耗低,常規工作模式下的最大能耗為0.9mW(100kSPS,3V時)
靈活的能耗/串行時鐘速度監管。轉換速率依賴于串行時鐘,根據提高串行時鐘速率可減少轉換時長。可在轉換成功后自動進入低電量模式,因此降低了低電量模式下的平均能耗,元件的最大能耗為0.1μA,低電量模式下通常為8nA
基準電壓從電源獲取
無流水線延遲
該元件具備一個標準逐次逼近型ADC,可根據CS輸入對轉換成功精確操控
應用
·電源供電設備
·醫療儀器
·遠程控制數據采集
·隔離數據采集
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:/brand/68.html
