EZ Form半剛性電纜M17/130-00005

發布時間：2022-06-21 16:54:40     瀏覽：2778

EZ Form半剛性電纜M17/130-00005是MIL-DTL-17QPL驗證電纜。

EZ Form提供27根滿足MIL-DTL-17標準的銅和鋁保護套半剛性電纜。這些電纜滿足或超出Mil規格，并有各種規格尺寸和面層可供選擇。

為防止氧化，EZ Form建議將M17/130-00005保存在其原始包裝中，并將其存儲在干燥的工作溫度受控環境中直到使用。

美國EZ Form是一家TPC線纜制造廠商，成立于1984年，具備AS9100D航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

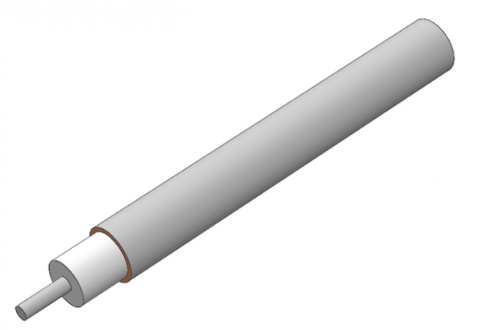

EZ Form.png

規格

方面

單位

M17/130-00005
REV F2

外導體直徑

In

.141*

mm

3.58*

中心導體直徑

In

0.0362

mm

0.92

介電直徑

In

0.1175

mm

2.98



材料


外導體

Copper

外導體電鍍

Tin

電介質

聚四氟乙烯

中心導體

SPCW

符合 RoHS 標準

YES



機械特性

M17/130-00005
REV F2

溫度范圍 °C

°C

-40 至 +125

內彎曲半徑（最小）

In

0.075

mm

1.9

重量

lbs / 100 ft

3.51

kg/100m

5.22



電氣特性**

標稱阻抗

Ohms

50.0 +/- 1.0

傳播速度


69.5%

屏蔽效能

Db

>165

耐電壓

VRMS @ 60 Hz

5000

連續工作電壓

VRMS MAX

1900

最大工作頻率

GHz

20

衰減
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
