Bird射頻水冷式射頻終端
發布時間:2022-07-18 17:02:37 瀏覽:1892

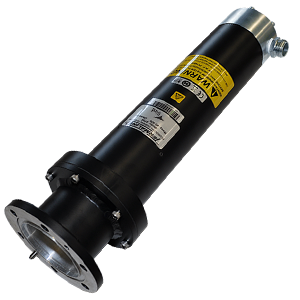

Bird射頻水冷式射頻終端8765射頻負載制定為緊湊型、低VSWR和無輻射終端,主要用于高功率發射裝置/光纖傳輸操作系統。Bird射頻水冷式射頻終端8765幾乎不形成環境熱能,使組裝空間較小且便捷,在任意區域。射頻功率在中空電阻膜負載電阻器中轉化為熱能,并同時被流經它的水吸附。
特征
當熱能需要有效地從該區域轉移時,寬帶水冷負載適用于長時間射頻消退;
3-1/8EIA法蘭容許線接全40kW高至900MHz;
需要高至每分鐘10加侖(38升)的流量;
Bird 射頻為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird射頻請點擊:/brand/73.html

產品規格: | |
編號 | 8765 |
項目名 | 40 kW,水冷終端 |
額定功率 | 40 千瓦連續 |
頻率范圍和駐波比 | 最大 1.1 1 kHz - 900 MHz(直流用于連續性檢查) |
冷卻液 | 飲用水 |
水溫范圍 | +5 至 +60°C |
水流量 | 在 5 °C 時為 8 加侖/分鐘,在 60 °C 時為 10 gpm(在 5 °C 時為 30.4 升/分鐘,在 60 °C 時為 38 lpm) |
水線 | 1/2" FPT 或 3/4" 軟管 |
連接器 | 3-1/8" EIA 法蘭 |
輸入法蘭直徑 | 5-3/16" 直徑(132 毫米) |
方面 | 19-1/2" 長 x 3-1/2" 直徑。 |
