EZ Form半剛性電纜M17/130-00012

發布時間：2022-09-02 17:06:17     瀏覽：1771

EZ Form半剛性電纜相同MIL-DTL-17標準并列在美國國防后勤局的合格產品名錄上。EZ Form多元化27QPL包括直徑為的電線電纜0.034、0.047、0.086、0.141和0.250銅和鋁護套電纜。可以提供無鍍層或鍍銀、錫或錫鉛鍍層。

EZ Form提供27根滿足MIL-DTL-17銅和鋁保護套半剛性電纜的要求。M17/130-00012電線電纜滿足甚至超過Mil多種尺寸和飾面板多種選擇。

為防止氧化，建議把M17/130-00012保存在原封裝中，并保存在干燥溫度控制環境中直到應用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

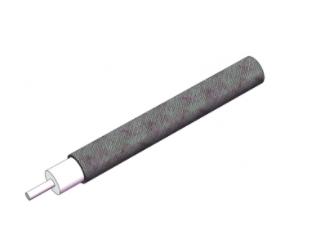

 1 (8).jpg

方面

單位

M17/130-00012 版本
F2

外導體直徑

In

.141*

mm

3.58*

中心導體直徑

In

0.0362

mm

0.92

介電直徑

In

0.1175

mm

2.98



材料


外導體

銅

外導體電鍍

銀

電介質

聚四氟乙烯

中心導體

SPCW

符合 RoHS 標準

YES



機械特性



溫度范圍 °C

°C

-40 至 +125

內彎曲半徑（最小）

In

0.25

mm

6.35

重量

lbs / 100ft

3.51

kg / 100m

5.22



電氣特性**



標稱阻抗

Ohms

50.0 +/- 1.0

傳播速度

-

69.5%

屏蔽效能

D b

>165

耐電壓

VRMS @ 60 Hz

5000

連續工作電壓

VRMS MAX

1900

最大工作頻率

GHz

20

衰減
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
