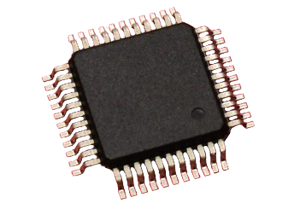

DEI線路接收器DEI1148

發布時間：2022-09-20 16:53:17 瀏覽：2029

DEI的DEI1148是個BiCMOS機械設備，包括八路差分線路接收器。每個接收通道將輸入ARINC429數據總線信號(三電平RZ雙極差分調制)轉換成一對TTL/CMOS邏輯輸出。每個通道單獨運作，滿足ARINC429數字數據通信標準的需求。DEI線接收器DEI1148設計適用于在高噪音環境中工作。接受±20v共模電壓范圍之內輸入，接收器提供超出2v的遲緩。優化電路速率以控制高頻率瞬態。DEI線路接收器DEI1148為內嵌功能測試提供邏輯電平檢測輸入。有兩個TEST輸入端口，每個端口強制性將四個接收器的輸出設置成指定的0、1或null狀態。當機械設備處于TEST模式時，ARINC輸入被忽視。ARINC輸入可以在輸入端應用高阻值電阻器集成化片上防雷接地，以最大程度地減少紅外加熱。該電阻器具備介質隔離性，以承載電壓瞬變。輸入端能夠承受高達DO1603級管腳注入電平的閃電誘導瞬態。可以在輸入和VSS之間增加一個外部電視設備，或者通過在ARINC總線和IC/TVS節點之間組成一個串聯限流電阻，能夠實現更高級別的電視設備。串聯電阻減少了投影儀的功率要求及尺寸。電阻值可以達到10K歐姆。ARINC輸入能夠承受115vac飛機電源的意外短路且不受損。
