EZ Form半剛性電纜M17/133-00009

發布時間：2023-04-12 16:50:02     瀏覽：1472

MIL-DTL-17QPL批準的電纜線

EZ Form提供27種滿足MIL-DTL-17標準化的銅和鋁護線套半剛性電纜。M17/133-00009電纜線滿足甚至超過Mil規格，并提供更多的規格和飾面板。

為防止氧化，EZ Form建議把M17/133-00009儲存在原封裝中，同時將其儲存在干燥的環境溫度可控環境中直到應用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

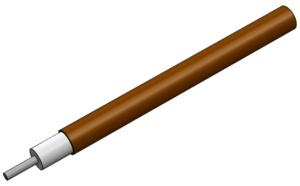

EZ Form.png

DIMENSIONS

UNITS

M17/133-00007
REV F1

Outer Conductor Diameter

In

.0865

mm

2.2

Center Conductor Diameter

In

0.0201

mm

0.51

Dielectric Diameter

In

0.066

mm

1.68

MATERIALS

Outer Conductor


Copper

Outer Conductor Plating


Tin

Dielectric


PTFE

Center Conductor


SPCW

RoHS Compliant


YES

MECHANICAL CHARACTERISTICS

Temp Range °C

°C

-40 to +125

Inside Bend Radius (Minimum)

In

.05

mm

1.27

Weight

lbs / 100ft

1.57

kg / 100m

2.34

ELECTRICAL CHARACTERISTICS**

Nominal Impedance

Ohms

50.0 +/- 1.5

Velocity of Propagation

-

69.5%

Shielding Effectiveness

db

>165

Voltage Withstanding

VRMS @ 60 Hz

5000

Continuous Working Voltage

VRMS MAX

1500

Maximum Operating Frequency

GHz

20

Attenuation
(db / 100 Ft Typical)

0.5 GHz

15

1.0 GHz

22

5.0 GHz

50

10.0 GHz

80

18.0 GHz

110

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

Power (Watts Cw
@ 20 °C, Maximum)

0.5 GHz

180

1.0 GHz

130

5.0 GHz

54

10.0 GHz

35

18.0 GHz

24

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
