EZ-FLEX.47-CU-DS同軸電纜EZ Form

發布時間:2023-08-22 17:02:52     瀏覽:1370

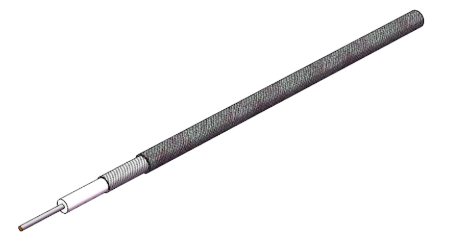

EZ Form同軸電纜EZ-FLEX.47-CU-DS具備0.047"可定型銅錫復合材質,銅箔外導線,SPC中心導線,PTFE電解介質。雙屏蔽,無磁性。

EZ-FLEX.47-CU-DS電纜的銅錫復合外導線提供與實芯護線套半剛性同樣的100%覆蓋率,但能夠輕松人工塑造成需要規格尺寸。由于其規格相似,EZ-FLEX.47-CU-DS電纜和標準半剛性電纜連接器同時使用,提供相似的電氣特性,而不需要繁雜的設計制造。

美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。

詳情了解EZ Form Cable產品請點擊:http://m.kingsun-aima.com/brand/78.html


Specifications

DIMENSIONS

Center Conductor Diameter

0.0113 in

Dielectric Diameter

0.0340 in

Outer Conductor Diameter

0.0470 in

MATERIALS

Center Conductor Material

SPC

Dielectric Material

PTFE

Outer Conductor Material

Copper Foil, Copper-Tin Composite

RoHS Compliant

Yes

MECHANICAL CHARACTERISTICS

Minimum Temperature

?55 °C

Maximum Temperature

+200 °C

Inside Bend Radius (Minimum)

1.250 in

Weight

0.47 lbs

per 100 ft

ELECTRICAL CHARACTERISTICS

Nominal Impedance

50.0 ?

Nominal Impedance Margin

±1.5 ?

Velocity of Propagation

70.00%

Shielding Effectiveness

>120 db

Voltage Withstanding

2000 VRMS

@ 60 Hz

Continuous Working Voltage

800 VRMS max

Maximum Operating Frequency

116 GHz

Attenuation

FREQUENCY

DB / 100 FT TYPICAL

0.5 GHz

23 db

1.0 GHz

32.9 db

5.0 GHz

76.9 db

10.0 GHz

112.2 db

18.0 GHz

156.1 db

26.5 GHz

195 db

40.0 GHz

248.5 db

50.0 GHz

284.2 db

65.0 GHz

333.6 db

90.0 GHz

408.8 db

Power

FREQUENCY

WATTS CW @ 20 °C (MAX)

0.5 GHz

80 W

1.0 GHz

55 W

5.0 GHz

25 W

10.0 GHz

15 W

18.0 GHz

11 W

26.5 GHz

10W

40.0 GHz

8W

50.0 GHz

7 W

65.0 GHz

6 W

90.0 GHz

5 W
