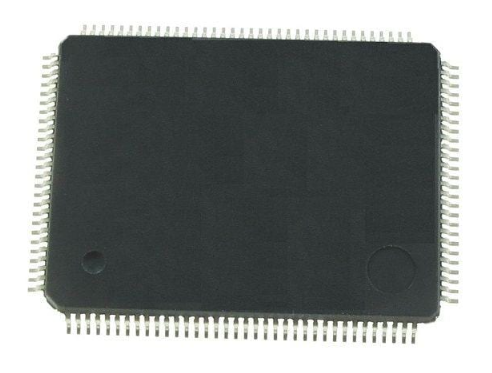

88E1545-A1-LKJ2C000以太網收發器Marvell

發布時間：2023-08-23 17:10:35 瀏覽：1654

Marvell最新型Alaska?Quad系列單片系統在單獨單片IC上包括四個單獨的千兆以太網收發器。各個收發器在CAT5雙絞線電纜上實施1000BASE-T和100BASE-TX全雙工或半雙工以太網中的所有物理層性能，在CAT3、4和5電纜線上實施10BASE-T全雙工或半雙工以太網的所有物理層性能。

88E1545-A1-LKJ2C000設備兼容四串行千兆媒介單獨端口（QSGMII），適用于直接連接到MAC/交換機端口。QSGMII將四個操作速度為1.25Gbps的SGMII端口組合到兩個操作速度為5Gbps的差分信號上。與SGMII相比較，QSGMII主要降低了MAC端口上的I/O管腳數量，并降低了整體功能損耗。

88E1543設備兼容銅到SGMII應用程序中MAC端口上的SGMII。此外，SGMII還可以作為光纖線/SFP應用程序的介質端口。88E1543還能夠配置通過在SGMII（系統）到自動化介質銅/光纖線模式中使用，適用于混合介質應用。

88E1548設備兼容四種操作方式。有三種方式使用QSGMII來促進銅質、SGMII/Fiber或自動化介質檢測出銅質或SGMII/Fibre。四種方式兼容SGMII直接到銅。88E1548兼容IEEE802.3az低能耗以太網（EEE），并且滿足IEEE802.3az。

88E1545-A1-LKJ2C000將MDI終端電阻器和電容器嵌入到PHY中。這種電阻器集成優化了板布局，并通過降低外部器件的數量來減少板成本。新的Marvell?校準電阻器方案可達到并超出IEEE802.3回波損耗標準的精度要求。在銅質應用上，88E1545-A1-LKJ2C000各個端口消耗400mW。這根據消除散熱器從而減少進氣壓力需求來減少整個系統成本。

88E1545-A1-LKJ2C000非常符合IEEE802.3標準。88E1545-A1-LKJ2C000包括PMD、PMA和PCS mac層。88E1545-A1-LKJ2C000實施PAM5、8B/10B、4B/5B、MLT-3、NRZI和曼徹斯特編碼/編解碼；數字時鐘/數據恢復；流密碼加擾/解擾；適用于接收器數據線路的數字響應式平衡主要用于線路發射機的脈沖整形的數字濾波；及其自動化協商和管理模塊。88E1545-A1-LKJ2C000在大多數三種速率下都兼容Auto MDI/MDIX，從而實現更輕松安裝使用并減少安裝成本。

88E1545-A1-LKJ2C000應用先進的混合信號處理以每秒千兆比特的數據速率實施平衡、回聲和串擾清除、數據恢復和糾錯。88E1545-A1-LKJ2C000消耗極低的功率，并且在噪雜的環境里實現穩定的性能。88E1545-A1-LKJ2C000由集成化Advanced Virtual Cable Tester?（VCT）實現故障測試和高級電纜線性能監控。
