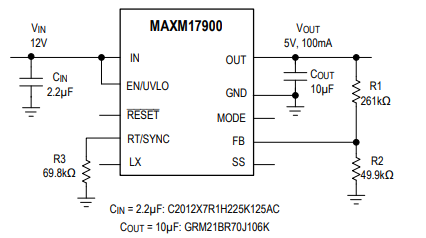

4V~21V 100mA 結構緊湊降壓型μModule電源模塊MAXM17900
發布時間:2023-12-25 10:55:24 瀏覽:1877
喜馬拉雅系列穩壓器IC和電源模塊讓您的電源方案工作溫度更低、設計更簡單。MAXM17900為高效、同步降壓型DC-DC模塊,集成控制器、MOSFET、補償元件和電感,工作在較寬輸入電壓范圍。模塊工作在4V至24V輸入電壓范圍,可提供高達100mA輸出電流,輸出電壓在0.9V至5.5V較寬范圍內可編程。該電源模塊大大降低設計復雜度、制造風險,提供真正的即插即用電源方案,縮短上市時間。
MAXM17900采用峰值電流模式控制,工作在脈寬調制(PWM)模式。
MAXM17900采用熱增強、緊湊10引腳、2.6mm x 3mm x 1.5mm uSLIC封裝,工作在-40°C至+125°C工業級/汽車級溫度范圍。
應用:
4mA–20mA電流環路供電傳感器
電池供電設備
HVAC與樓宇控制
工業傳感器和編碼器
替代LDO

優勢和特點:
容易使用
4V至21V較寬輸入范圍
0.9V至5.5V可調節輸出
±1.75%反饋電壓精度
高達100mA輸出電流能力
內部補償
全陶瓷電容,超緊湊方案尺寸
高效
固定頻率PWM
關斷電流僅為1.2μA(典型值)
靈活的設計
可編程軟啟動和預偏置啟動
漏極開路Power Good輸出(低電平有效RESET引腳)
可編程EN/UVLO門限
工作可靠
打嗝模式過流保護
過熱保護
-40°C至+125°C工業/汽車級溫度范圍
更多MAXIM μModule電源模塊或ADI品牌產品可咨詢立維創展。
