BNC750型50MHz脈沖延遲發生器

發布時間：2024-02-12 16:03:33     瀏覽：2345

BNC 750 型 50 MHz 脈沖和延遲發生器采用微型封裝，提供 4 個(或 8 個選項)獨立的延遲脈沖。可通過100 ps分辨率和低于50 ps RMS的通道間抖動進行長達10秒的延遲進行編程。 SMB輸出可提供1.5 V至5 V可調至50 Ω(或3V至10V至高阻)的上升時間，上升時間為1 ns。脈沖幅度、極性和脈沖寬度可在每個輸出通道上獨立調節。750 型還提供兩個輸入或三個內部同步定時器(可在 0.1 Hz 至 50 MHz 范圍內調節)或軟件命令，用于觸發所有選定的延遲通道。任一觸發速率都可以設置為單次或重復。

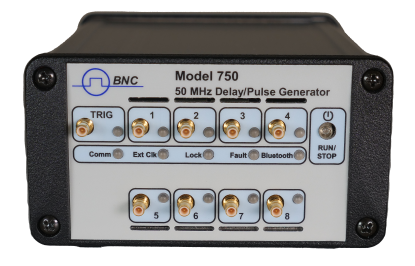

BNC750型50MHz脈沖延遲發生器

該發生器具有內部 100 MHz TCXO 時鐘基準，還接受 10 MHz 至 240 MHz 正弦波或方波的外部時鐘基準。750 型可通過 USB 或以太網 (LAN) 進行遠程控制。該脈沖發生器非常適合同步皮秒激光系統(PLS)的所有設備。在此應用中，延遲發生器的“時鐘輸入”通過O/E(光電轉換器)接收來自激光振蕩器的參考信號(例如80 MHz)，延遲發生器提供在“時鐘輸入”上同步的單個或重復脈沖(在延遲、幅度、極性和脈沖寬度方面進行調整)，抖動非常低。從延遲發生器4 GPIO在軟件控制下允許命令到激光系統的低頻設備進行安全或控制。

規格參數：

  • 通道：4 或 8 個獨立通道

  • 分辨率：100 ps

  • 頻率：0.1 至 50MHz

  • 通道抖動：50 ps

  • 脈沖幅度：1.5 至 5 V 至 50 Ω（或 3 至 10V 至 Hi-Z）

  • 外部參考時鐘：10MHz 至 250MHz


應用：

  • 精密脈沖應用

  • ATE應用

  • 皮秒激光系統定時控制

  • 高精度定時

  • 組件測試/QC

  • 脈沖拾取


渠道4 或 8 個獨立的延遲輸出
延遲范圍0 至 100 秒
延遲解決100 電源
信道抖動 （RMS）< 50 ps + 延遲 x 10e-7
準確性< 500 ps + 延遲 x 10e-6
時基100 MHz，±5 ppm 穩定性
外部觸發速率高達 50 MHz，帶預分頻器，插入延遲< 85 ns
內部觸發速率三個內部定時器：0.1 Hz 至 50 MHz（10 秒至 20 ns），步長為 5 ns
脈沖幅度1.5 V 至 5 V 至 5 V（50 Ω，10 mV 分辨率）
上升和下降時間1 ns/1 ns 至 50 Ω
脈沖寬度10 ns 至 10 s，5 ns 分辨率
脈沖極性高電平有效或低電平有效
爆裂 1 至 1 000 000 000，可調周期 5 ns 分辨率
多路復用任何通道組合都可以被 OR 連接到所有輸出
連接器中小型企業
外部參考時鐘10 MHz 至 240 MHz，可調，步長為 500 kHz
門（或第二觸發）高電平有效、可調門限、正斜率、速率< 10 MHz
接口USB 轉 UART，10/100Mb/s LAN
操作系統Windows 或 Linux
電源標準USB或外部電源
功耗2.5 W 至 15 W（取決于選件和配置）
尺寸（寬 x 高 x 深）4.25 英寸 x 2.3 英寸 x 5.1 英寸


運輸尺寸18x12x9 英寸
裝運重量5 磅
