PDT012A0X3-SRDZ非隔離式DC/DC轉換器ABB(OmniOn Power)
發布時間:2024-05-30 09:12:32 瀏覽:3215

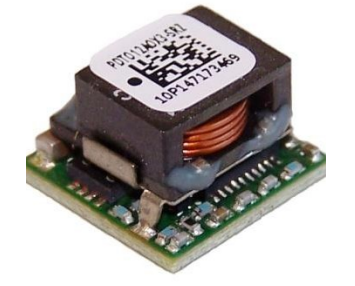

PDT012A0X3-SRDZ是由OmniOn Power生產的非隔離式DC/DC轉換器,屬于12A數字PicoDLynxTM功率模塊系列。這款轉換器設計用于在廣泛的輸入電壓范圍內(3Vdc至14.4Vdc)工作,并能夠提供精確調節的輸出電壓,范圍從0.45Vdc至5.5Vdc,可通過外部電阻和PMBus控制進行編程。

| Device Code | Input Voltage Output Voltage Pange | Output Current | On/of Logie | Sequencing Ordering Code | ||
| PDTO12A0X3-SRZ PDTO12A0X3-SRDZ PDT012A0X43-SRZ PDTO12AOX43-SRDZ | 3-14.4V 3-14.4V 3-14.4V 3-14.4Va | 045-55Va 045-55V 045-5.5Va 045-5.5Va | 12A 12A 12A 12A | Negative Negative Positive Positive | Yes Yes Yes Yes | CC109159661 CC109168836 CC109159678 CC109168844 |
該模塊的主要功能包括:
- 使用PMBus協議的數字接口,便于控制和監視。
- 遠程開/關功能。
- 可調輸出電壓,用戶可以根據需要進行調整。
- 過電流和過溫保護,確保設備安全運行。
- 可調回路功能,允許用戶優化轉換器的動態響應,以匹配不同的負載需求,減少輸出電容,從而節省成本和PCB面積。
應用領域包括:
- 分布式電源架構
- 中間總線電壓應用
- 電信設備
- 服務器和存儲應用
- 網絡設備
- 工業設備
特性方面,PDT012A0X3-SRDZ符合多項環保和安全標準,包括RoHS、REACH指令,以及UL、CSA和DIN VDE的安全認證。它還具有以下特點:
- 兼容無鉛或SnPb回流焊接環境。
- 符合IPC-9592標準。
- 寬工作溫度范圍,從-40°C至105°C。
- 小尺寸設計,體積為12.2毫米x 12.2毫米x 8.5毫米。
- 通過ISO 9001和ISO 14001認證的生產設施,確保產品質量和環境管理。
更多OmniOn Power 相關產品信息可咨詢立維創展。
