105883AK-1反激式變壓器VANGUARD ELECTRONICS

發布時間：2024-07-26 09:15:31     瀏覽：2579

105883AK-1反激式變壓器VANGUARD ELECTRONICS

　　105883AK-1反激式變壓器是由Vanguard Electronics生產的一款電子元件，具有以下特點和規格：

　　1. 電氣規格：

　　電感測量頻率：從100 KHz到500 KHz。

　　工作溫度：所有電氣規格在25°C環境下測量。

　　電感：在500 KHz、0.1 VRMS條件下，1-2引腳間的電感為3.30uH±5%。

　　漏感：在相同條件下，當3、4、5、6引腳短路時，1-2引腳間的漏感最大為0.5 uH。

　　匝數比：1-2:3-4:5-6 = 1:1:1。

　　直流電阻(DCR)：1-2和5-6引腳間的直流電阻為6 mOHMS，3-4引腳間的直流電阻為100 mOHMS。

　　絕緣電壓：3-4與其他繞組間的絕緣電壓為1000 VAC，其他繞組間的絕緣電壓為500 VAC。

　　2. 其他特性：

　　材料熱等級：155°C。

　　重量：約10g。

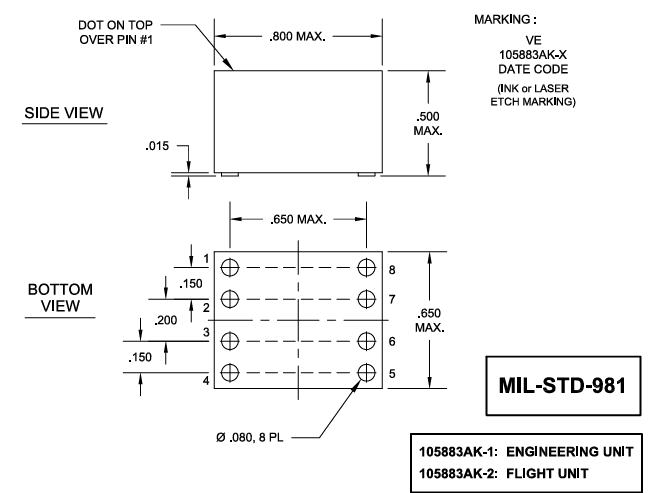

　　尺寸：0.8 × 0.65 × 0.5 英寸。

　　系列：105883AK-X。

　　安裝類型：貼片。

　　應用等級：COTS+(Commercial Off-The-Shelf Plus)。

　　初級電感：3.3 μH。

　　漏感：0.5 μH。

　　初級 DCR：0.006 歐姆。

　　次級 DCR：0.1 歐姆。

　　DWV：500, 1000。

　　寬容：±5%。

　　端接類型：鉛。

　　端接完成：錫/鉛。

　　這款變壓器適用于需要反激式轉換的應用，具有良好的電氣性能和絕緣特性，適用于商業級以上的環境。其設計緊湊，便于集成到各種電子設備中。
