如何選擇AC-DC電源?

發布時間：2024-07-31 09:09:57     瀏覽：1845

　　在選擇AC-DC電源時，首先需要確定系統的電源要求，包括交流輸入范圍和直流輸出規格。以下是一些關鍵考慮因素：

　　1. 輸入電壓規格：

　　驗證電源的交流輸入電壓范圍是否與目標市場和應用兼容。

　　大多數低至中等功率的AC-DC電源的輸入電壓范圍為85~264 Vac，這一范圍在全球范圍內基本標準化。

　　不同國家的標稱輸入電壓有所不同，但85~264 Vac的范圍通常能滿足大多數需求。

　　例如，日本的標稱輸入電壓為100 Vac，而英國、加拿大和美國的標稱輸入電壓為240 Vac。

　　工業應用中可能遇到更高且不太常見的電壓規格，如277 Vac。

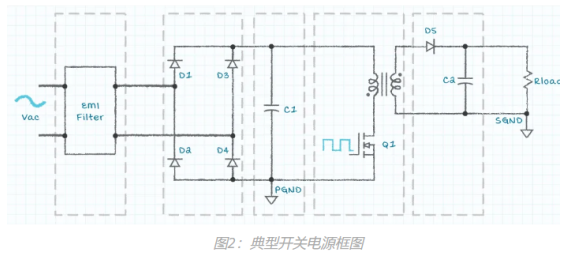

開關電源圖

　　2. 直流輸出電壓規格：

　　常見的輸出電壓有5、12、24或48 Vdc。

　　如果標準輸出電壓不適合系統，可以考慮尋找具有所需輸出電壓的標準電源，或定制設計。

　　另一種選擇是使用DC-DC轉換器來創建所需的直流電壓。

　　3. 輸出功率或負載電流：

　　根據負載的峰值功率需求選擇電源的額定功率。

　　額定功率大于負載需求的電源可以正常工作，但可能過大或過貴。

　　額定功率小于負載需求的電源可能會關閉或提供不正確的輸出電壓。

　　4. 操作環境規格：

　　考慮電源的工作溫度范圍，包括極端寒冷和極熱溫度的降額系數。

　　低溫功率降額通常是由于電容器的溫度系數造成的。

　　在高環境溫度下，電源內部組件的最高工作溫度將限制可以提供的負載功率。

　　物理保護需求，如金屬外殼和保形涂層，也可能影響電源的選擇。

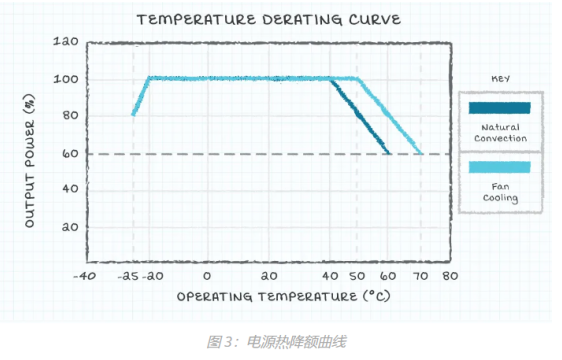

電額熱降額曲圖

　　5. 封裝設計和安裝樣式：

　　AC-DC電源的封裝類型包括灌封、開放式框架、U型框架、封閉式框架和風扇冷卻封裝。

　　選擇合適的封裝類型取決于應用的具體需求，如散熱、防護等級和安裝方式。

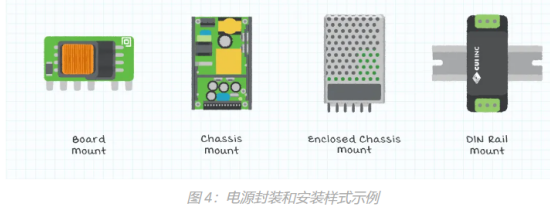

電源封裝和安裝樣式

　　通過綜合考慮這些因素，可以選擇最適合特定應用的AC-DC電源。

品牌推薦：CUI
