FS1404-2500-AL μPOL DC-DC電源模塊TDK
發布時間:2024-08-08 09:12:14 瀏覽:1337

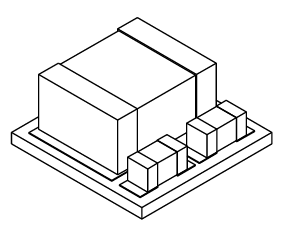

FS1404-2500-AL μPOL DC-DC電源模塊是由TDK公司生產的一款高效微負載點(uPOL?)電壓調節器。該模塊集成了脈寬調制(PWM)控制器、MOSFET、電感和電容器,形成了一個緊湊且精確的調節器系統。其低調的封裝設計使得它適合于使用標準表面貼裝設備的自動化組裝。

| Part numbers | ||
| VouT | 250 devices on a reel | 4000 devices ona reel |
| 2.5 | FS1404-2500-AS | FS1404-2500-AL |
| 3.3 | FS1404-3300-AS | FS1404-3300-AL |
主要特性:
μPOL?封裝:包括輸出電感。
小尺寸:3.3mm x 3.3mm x 1.5mm。
連續4A負載能力。
即插即用:無需外部補償。
可編程操作:使用I2C串行總線(快速模式和快速模式+)。
預設輸出電壓:2.5V或3.3V。
寬輸入電壓范圍:2.5V輸出電壓為4.5-16V,3.3V輸出電壓為6-16V。
使能輸入:可編程欠壓鎖定(UVLO)電路。
開漏電源-良好指示。
內置保護功能:包括預偏置啟動、軟啟動保護、過壓保護、熱補償過流保護與hiccup模式、熱關機與自動恢復。
工作溫度范圍:從-40°C到+125°C。
環保:無鉛無鹵,符合歐盟指令REACH和RoHS 6。
應用領域:
存儲應用
電信和網絡應用
工業應用
服務器應用程序
分布式負載點電源架構
計算外圍電壓調節
通用DC-DC轉換
相關推薦:
注:TDK μPOL?嵌入式DC-DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
