Torex XCL209系列超小型降壓DC/DC轉換器

發布時間：2024-10-16 09:16:11     瀏覽：1254

　　Torex XCL209系列是超小型降壓DC/DC轉換器，集成電感和控制IC，封裝尺寸2.5mm x 2.15mm，厚1.05mm。

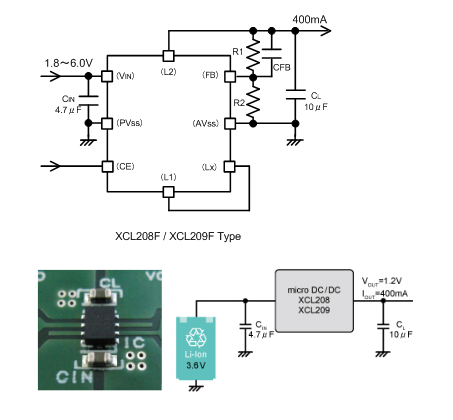

Torex XCL209系列超小型降壓DC/DC轉換器

　　工作特性

　　外部連接與輸出：

　　外部接兩個電容就能工作，可輸出400mA電流。

　　輸入電壓

　　輸入電壓范圍分兩種：Type F為1.8V - 6.0V，Type A/B為2.0V - 6.0V，能適應多種電源，像兩節電池或USB 5V適配器供電。

　　輸出電壓

　　內部固定輸出電壓0.8V - 4.0V(精度±2.0%)，也可外調。

　　控制方式

　　采用PWM/PFM自動切換控制，在不同負載下實現低紋波、高效率，延長電池工作時間。

　　轉換效率：

　　轉換效率達90%(Vin = 4.2V，Vout = 3.3V)。

　　產品功能

　　CE功能：CE功能高電平有效，低電平信號進CE引腳可使IC待機。

　　保護功能：有限流、過流等保護，保護電路含電流限制回路。

　　其他功能：有軟啟動和CL自動放電功能。

　　應用場景

　　適用于移動電話、智能手機、藍牙耳機等多種電子設備。

　　型號參數：

型號輸出電壓振蕩頻率
XCL209A103DR1.0V3.0MHz
XCL209A123DR1.2V3.0MHz
XCL209A153DR1.5V3.0MHz
XCL209A183DR1.8V3.0MHz
XCL209A253DR2.5V3.0MHz
XCL209A283DR2.8V3.0MHz
XCL209A2L3DR2.85V3.0MHz
XCL209A303DR3.0V3.0MHz
XCL209A333DR3.3V3.0MHz
XCL209B103DR1.0V3.0MHz
XCL209B123DR1.2V3.0MHz
XCL209B153DR1.5V3.0MHz
XCL209B183DR1.8V3.0MHz
XCL209B253DR2.5V3.0MHz
XCL209B283DR2.8V3.0MHz
XCL209B2L3DR2.85V3.0MHz
XCL209B303DR3.0V3.0MHz
XCL209B333DR3.3V3.0MHz
XCL209F083DRFB=0.8V3.0MHz

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
