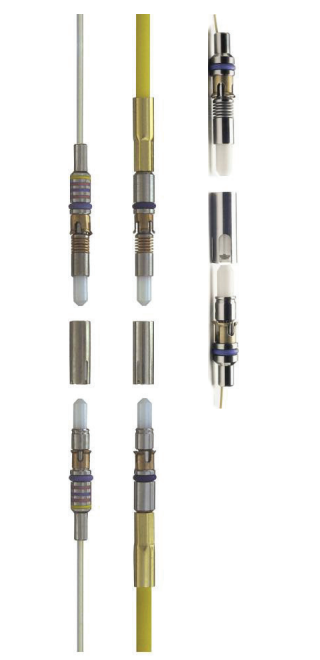

Winchester光纖端子M29504/14和M29504/15
發布時間:2024-11-11 09:04:25 瀏覽:1511
Winchester的光纖端子M29504/14和M29504/15這兩種端子具有自由浮動和自我對準的特性,經過了軍用標準(MIL-PRF-29504)和商用版本的驗證。這使得端子能夠在連接器內部"浮動",確保每次精確連接。
光纖端子使用了特制的碟形彈簧,能夠在遇到震動、沖擊或溫度變化時,保持連接的穩固性,防止端子分離。

主要優點
符合軍用標準:通過了MIL-PRF-29504/14和/15的認證。
結構設計:自由浮動、自動對準,適用于單模和多模光纖。
典型應用:廣泛應用于軍事、航空、艦船、惡劣環境、廣播設備以及混合電子設備等領域,尤其適合圓形和矩形連接器。
性能特點
插入損耗:
- 對于9/125單模光纖:平均損耗為0.25 dB。
- 對于62.5/125多模光纖:平均損耗為0.60 dB。
回波損耗:
- 單模光纖:≥48 dB。
操作溫度:-28°C至+65°C。
耐久性:連接耐久度達到2,000次循環。
終端保持力:最低22磅力。
光學性能
插入損耗和回波損耗在很大程度上取決于發射條件和測試設置。文檔中提供的數據基于常見的光纖尺寸,并且符合標準測試程序。
材料和表面處理
產品主要材料包括不銹鋼、氧化鋯、鈹銅等,部分零件經過鍍鎳或鈍化處理,以確保長時間的使用壽命和穩定性。
