Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC

發布時間：2025-04-25 09:16:29     瀏覽：1533

　　MDKA040ANIG-DN 是一款由 Norsat International Inc. 生產的 40W Ka 雙頻段氮化鎵(GaN)射頻功率放大器(BUC)，主要用于衛星通信系統中的上變頻和功率放大功能，以驅動衛星天線發射信號。

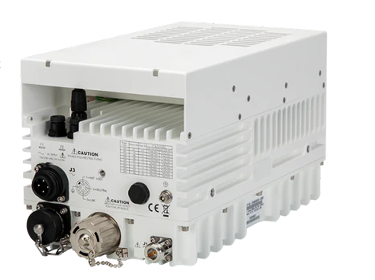

Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC

　　關鍵特性

　　頻率范圍：

　　輸入頻率范圍：950 - 1950 MHz 和 1000 - 2000 MHz。

　　輸出頻率范圍：29.00 - 30.00 GHz 和 30.00 - 31.00 GHz。

　　功率輸出：

　　額定輸出功率為 40W。

　　輸出功率線性(P1dB)為 +46 dBm 典型值，飽和功率(Psat)為 +43 dBm 最小值。

　　增益性能：

　　小信號增益最小為 77 dB。

　　增益平坦度：在 1 MHz 帶寬內最大 ± 4 dB，36 MHz 帶寬內最大 ± 2 dB。

　　噪聲與雜散：

　　輸出噪聲功率密度低于 -74 dBm/Hz。

　　輸出雜散信號：帶內和帶外均低于 -60 dBc。

　　相位噪聲：0.01 kHz 偏移最大 -43 dBc/Hz，1000 kHz 偏移最大 -103 dBc/Hz。

　　電源與功耗：

　　電源要求：100 - 240 VAC。

　　功耗：線性功率時為 300VA，飽和功率時為 400VA。

　　接口與連接：

　　輸入和中頻(IF)連接器為 N 型。

　　提供標準監控與控制(M&C)功能。

　　環境適應性：

　　工作溫度范圍：-40°C 至 +55°C。

　　濕度：100% 凝結。

　　防護等級：IP65+，適用于惡劣環境。

　　海拔：最高 10,000 英尺(3,000 米)。

　　物理規格：

　　尺寸：267 mm(長)× 152 mm(寬)× 165 mm(高)。

　　重量：5.8 kg。

　　應用場景

　　衛星通信：用于地面站或移動終端，將信號上變頻到 Ka 波段并放大功率，以便通過衛星鏈路傳輸。

　　寬帶通信：支持高數據速率的衛星互聯網接入。

　　軍事與政府通信：滿足對通信安全性和可靠性的高要求。

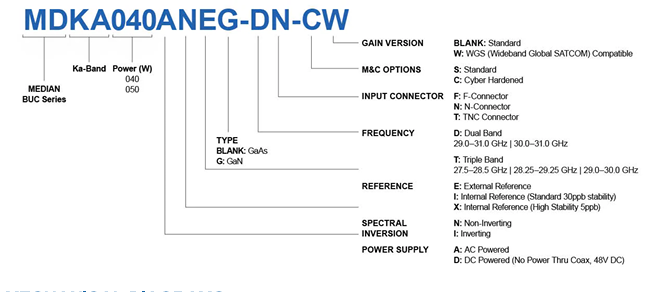

訂購指南：

Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC訂購指南

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。
