A5100-A:GPS/GLONASS接收器模塊Lantronix
發布時間:2025-08-06 08:30:51 瀏覽:864
Lantronix 的 A5100-A 是一款支持GLONASS、GPS、QZSS 和 SBAS(WAAS、EGNOS、MSAS、GAGAN)頻段的 GNSS 模塊。它的跟蹤靈敏度為-165 dBm,提供水平位置,獨立精度小于2.5 m。該模塊的熱啟動時間小于 1 秒,熱啟動時間小于 30 秒,冷啟動時間小于 35 秒。它需要 3.3 V 的直流電源,消耗 31 mA 的電流。該模塊可以通過 UART、SPI 和 I2C 接口進行控制。

1 .硬件規格
封裝尺寸:15.0 × 10.2 × 2.5 mm(SMT表貼封裝,帶 castellated 邊緣)。
工作電壓:3.3V ±10%(典型功耗:31mA @ 1Hz更新率)。
備份電源(V_BAK):支持1.8–3.6V,用于維持RTC和星歷數據(典型電流60μA)。
接口:
UART(默認NMEA 9600波特率)。
SPI/I2C(需通過引腳配置)。
1PPS時間標記輸出(TM_GPIO5引腳)。
2. 性能參數
頻率:1575 至 1602 MHz
跟蹤通道:52通道(支持GPS+GLONASS并發)
水平精度:<2.5m CEP(SA關閉)
TTFF(首次定位時間):熱啟動:<1秒;冷啟動:<35秒
工作溫度范圍:-40°C 至 +85°C
3.天線支持
被動天線:直接連接,需50Ω阻抗匹配。
主動天線:通過VANT引腳(Pin 9)供電(3–5V,最大50mA),總增益需≤30dB。
應用場景
A5100-A適用于以下領域:
車載導航與Telematics:實時追蹤、車隊管理。
便攜設備:戶外手持終端、運動手表。
物聯網(IoT):資產追蹤、農業機械導航。
工業設備:無人機、機器人定位。
Lantronix(LTRX)專注物聯網連接與計算。提供嵌入式模組、5G工業路由器、SaaS平臺及交鑰匙方案,服務智慧城市、汽車、工業等場景。立維創展優勢分銷Lantronix產品,歡迎咨詢了解。
推薦資訊
Saint-Gobain Crystals的SiPM閃爍體探測器采用硅光電倍增管技術,相比傳統PMT具備抗磁場、低功耗(5V供電)、高集成度等優勢,支持多種閃爍體(如NaI、CsI)。其關鍵指標包括≤9.5%光子探測效率、110ns上升時間,適用于PET-MRI成像、核物理實驗、輻射監測及工業無損檢測,尤其適合磁場環境或便攜設備。

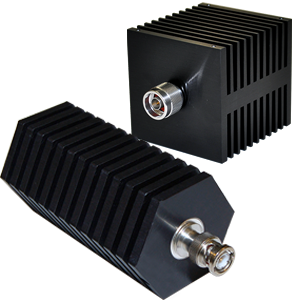

?Bird射頻?50瓦常規冷卻射頻功率衰減器是一款有價值且安全可靠的配件,可用來減少功率水平、隔離被測部件、實現諧波信號分析及其用作比較標準規定。Bird射頻50瓦衰減器以其高質量、穩固的結構設計和傳統的額定功率而聞名于世。這些衰減器完全屏蔽了外界電磁輻射的形成,而且自冷卻設計不需要冷卻板。
