高可靠性晶振與COTS晶振的性能對比Q-Tech

發布時間:2025-08-29 08:48:53     瀏覽:983

晶振與COTS晶振的性能對比Q-Tech

  一、核心對比:高可靠性 vs. COTS 振蕩器

對比維度高可靠性振蕩器(Q-TECHCOTS 振蕩器
設計目標極端環境(航天、高溫井下等)100%可靠低成本、通用場景
相位噪聲/抖動嚴格優化,避免PSK通信中的誤碼(如±7.5°相位容限)統計偏差可能導致顯著誤碼率
晶體安裝多種抗震方案(3/4點固定,太空級封裝)簡單2點固定(如5x7mm封裝易失效)
溫度范圍-55°C至+125°C全范圍啟動(無冷啟動問題)低溫啟動故障率高
活動峰(Activity Dip)通過晶體設計消除干擾模式易受溫度變化導致的頻率漂移影響
生產與測試全流程美國本土制造,MIL標準測試(如30天老化試驗)亞洲代工,測試標準寬松

  二、高可靠性振蕩器的關鍵技術

  相位穩定性

  相位偏差在倍頻時會放大(如10MHz的10?3弧度偏差→10GHz時1弧度),需低噪聲設計。

  示例:Q-Tech的振蕩器通過晶體切割角度優化溫度性能。

  抗震設計

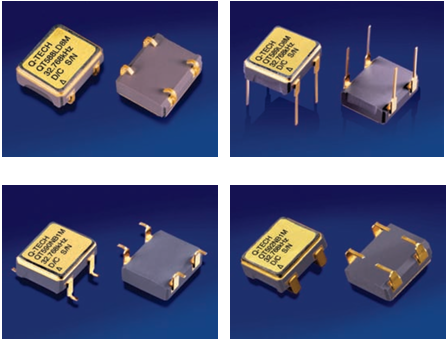

  封裝方案:TO/DIP(鎳焊接)、SMD(橋式固定)、LCC(畫框式固定)。

  數據支撐:4點固定比COTS的2點固定抗沖擊能力提升300%。

  活動峰抑制

  晶體振動耦合模式會導致電阻突變(溫度系數-20ppm/°C),Q-Tech通過設計消除。

  三、制造與測試流程(MIL-PRF-55310標準)

  100%全檢項目(Group A)

  電氣測試(電壓、波形、啟動時間)

  頻率-溫度穩定性(單度步進掃描)

  過壓生存性(120%額定電壓)

  抽樣測試(Group C)

  振動/沖擊(非運行狀態)

  鹽霧/濕熱(MIL-STD-202)

  老化測試(70°C連續30天)

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。

推薦資訊

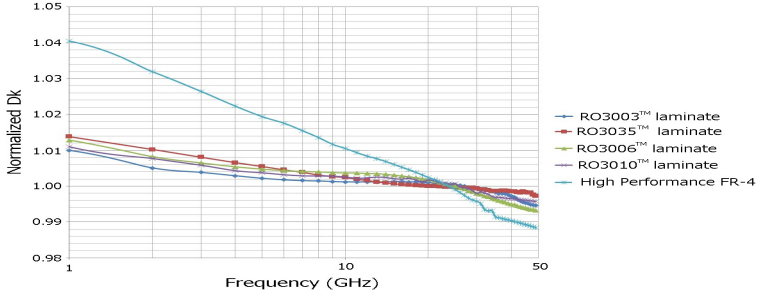

  • RO3006?層壓板Rogers
