Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封裝)

發布時間:2025-09-05 08:55:23     瀏覽:1995

  Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封裝)

Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO

  1. 核心特性

  尺寸與封裝:

  TB系列:5.0×7.0mm,10 Pad(支持三態使能/禁用功能)。

  TVB系列:5.0×7.0mm,4 Pad(無使能功能)。

  頻率穩定性:

  ±0.28 ppm(10–50 MHz)

  ±0.50 ppm / ±1.00 ppm / ±2.00 ppm(10–100 MHz)

  溫度范圍:

  0~85°C、0~70°C、-40~85°C、-20~70°C(通過型號第3位數字區分)。

  工作電壓:3.3Vdc,支持 LVCMOS 或 Clipped Sinewave 輸出。

  低噪聲性能:

  相位噪聲:低至 -158 dBc/Hz(100 kHz偏移,10 MHz頻點)。

  抖動:< 0.50 ps RMS(集成相位抖動)。

  2. 關鍵參數

  電氣特性

  參數范圍/值備注

  輸出頻率范圍10–100 MHz分型號支持不同頻段(見文檔)

  供電電壓 (Vcc)3.135–3.465 Vdc典型值 3.3V

  供電電流 (Icc)LVCMOS: 2.1–12 mA隨頻率升高增大

  控制電壓 (VCTCXO)0.3–3.0 Vdc斜率±8 ppm/V(選項4/5)

  啟動時間≤10 ms

  環境與可靠性

  振動/沖擊:符合 MIL-STD-883E 標準。

  焊接工藝:RoHS 無鉛兼容,推薦回流焊溫度曲線(見文檔第6頁)。

  長期穩定性:

  老化率:±3.0 ppm(20年壽命)。

  焊接后頻偏:±1.0 ppm(恢復1小時后測量)。

  典型應用

  IEEE 1588 PTP(精確時間協議)。

  同步以太網(ITU-T G.8262)。

  無線通信(Small Cells、GPS)。

  測試測量設備。

  3. 型號訂購指南:

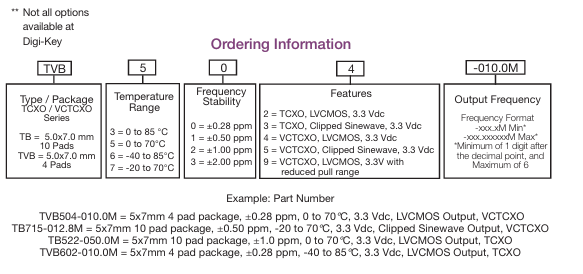

Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO選型指南

更多Connor-Winfield晶振產品可咨詢立維創展

推薦資訊

  • INRCORE高頻巴倫適配器轉換器

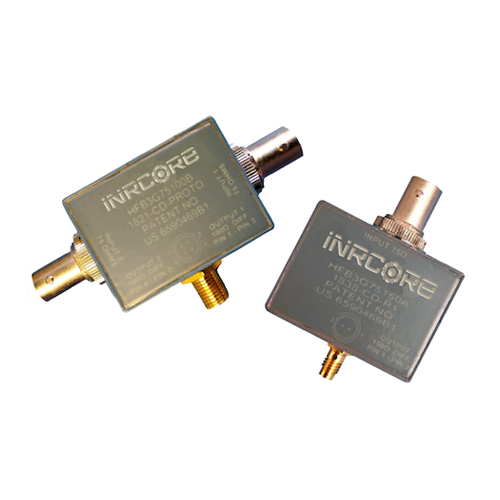

    INRCORE高頻巴倫適配器轉換器 2024-01-03 09:32:37

    HFB050078,HFB050100,HFB050150,HFB075100A,HFB075100B,HFB075100D,HFB3G075100A,HFB3G075100B,HFB3G075150A,HFB3G075150B,HFB3GL075100A,HFB3GL075100B,HFB3GL075150A,HFB3GL075150B,HFBL075100A,HFBL075100B,HFBM075100B,HFBM075100C,HFBM075100S,TA-0501003G,TA-0501003GNL,TA-0750753G,TA-0750753GNL,TA-0751003G,TA-0751003GNL,TA-0751503G,TA-0751503GNL,TA-1001003G,TA-1001003GNL,T-050078,T-050100,T-050150,T-075100

  • RA1061NL汽車BMS變壓器iNRCORE
    RA1061NL汽車BMS變壓器iNRCORE 2024-07-09 09:09:17

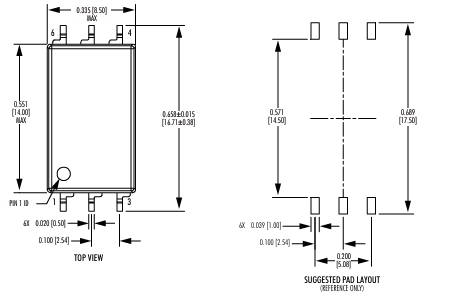

    RA1061NL 是一款由iNRCORE公司生產的汽車電池管理系統(BMS)專用高性能變壓器,尺寸14 × 8.5 × 6毫米,采用SMT技術,適用于空間受限的汽車電子系統。具有1CT:1CT匝數比,電感值150至450μH,插入損耗0.3dB,回波損耗20dB,DWV 4300VDC。工作溫度范圍-40°C至+125°C,符合RoHS和AEC-Q200標準,確保環保性和汽車應用可靠性。主要用于汽車電池管理系統,提供精確監控和高效管理,以散裝形式提供,汽車級品質保證長期穩定運行。
