JCC12K0T18K0S1R Ku波段同軸環形器12-18GHz JQL Technologies

發布時間：2025-10-20 09:00:42     瀏覽：414

　　JCC12K0T18K0S1R 是一款專為 Ku波段(12-18 GHz) 高頻應用設計的高性能 微波環形器，采用 鋼制鍍鎳結構，具備低損耗、高隔離度、寬溫適應等特性，廣泛應用于 衛星通信、雷達系統、微波測試設備 等領域。

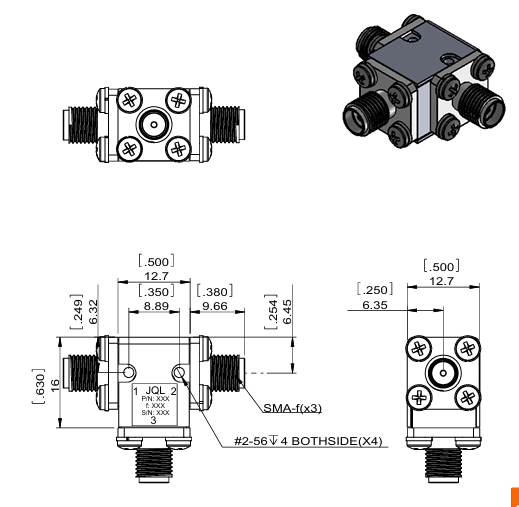

JCC12K0T18K0S1R Ku波段同軸環形器

　　性能參數

　　頻率范圍(Frequency)：12.000–18.000 GHz

　　工作溫度(Operating Temperature)：-30°C ~ +70°C

　　插入損耗(Insertion Loss)：≤ 0.6 dB

　　隔離度(Isolation)：≥ 20.0 dB MIN

　　回波損耗(Return Loss)：≥ 17.7 dB MIN

　　正向/反向功率(Power)：10W(連續波)

　　方向性(Direction): CW(順時針)

　　接口類型: SMA-f(3個端口)

　　安裝方式: #2-56 螺絲孔(4處對稱設計)

　　材料：鋼制結構+鍍鎳工藝

其他相關型號：

Part NumberBand (GHz)Bandwidth (GHz)IsolationIns LossVSWRAvg Power
JCC12K0T18K0S1R12.00~18.00Full200.61.310
JCC12K7T14K5S1R12.70~14.50Full200.401.2510
JCC13K0T15K0S1R13.00~15.00Full200.401.2510
JCC15K0T18K0S1R15.00~18.00Full19.00.501.2010
JCC15K0T18K0S0R15.00~18.00Full190.401.2610
JCC16K0T22K0S216.00~22.00Full18.00.501.310
JC2C16K75T17K25T1S116.75~17.25Full440.81.2510
JCC17K0T20K0S017.00~20.00Full220.41.1510
JCC17K0T22K0K117.00~22.00Full18.00.51.28
JCC17K7T19K7SFSFSM117.70~19.70Full200.41.2210

　　JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。
