D02PB706MRUT,D02EPB125FRUTAH,D02EEB2504FRUTAH Hypertronics圓形塑料連接器
發布時間:2025-11-12 09:08:53 瀏覽:269

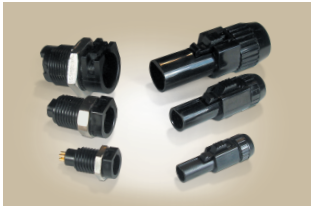

HypertronicsD02系列大尺寸圓形塑料連接器,專為高功率傳輸和多信號復合應用設計(如工業設備、航空航天),支持混合配置(電源+信號、同軸電纜+信號),支持3/7/9/12/25針配置。

型號
3針:D02EEB315FRUTAH,D02EPB315FRUTAH,D02PB315MRUT
7針:D02EEB706FRUTAH,D02EPB706FRUTAH,D02PB706MRUT
9針:D02EEB906FRUTAH,D02EPB906FRUTAH,D02PB906MRUT
12針:D02EEB125FRUTAH,D02EPB125FRUTAH,D02PB125MRUT
25針:D02EEB2504FRUTAH,D02EPB2504FRUTAH,D02PB2504MRUT
電源+信號:D02EEB215/705FRUTAH,D02PB215/705MRUT

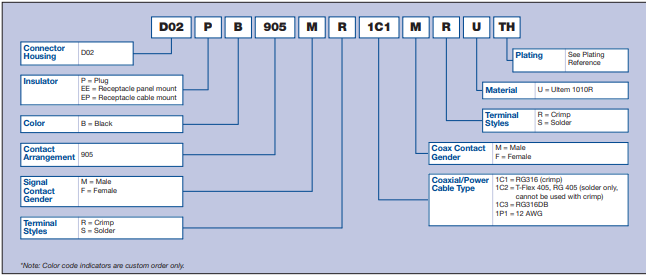

訂購選型指南

電氣參數
插拔壽命:100,000次循環
耐壓強度:電源觸點>2250V,信號觸點>1000V
絕緣電阻:>103 MΩ @500VDC
接觸件材質:插針:黃銅鍍金;插孔:鈹銅線+黃銅基體
面板厚度支持:鋼:0.062英寸(1.60mm);鋁:0.278英寸(7.00mm)
壓接工具:AFM8 或 M22520/2-01,適用于信號觸點 (22-26 AWG)
同軸壓接:HX3(外導體) + T1957(內導體),適用D02-905FR1C1
端子定位器:T1914(9/12/25針),適用高密度型號
深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
