Cyntec MUN3CAD03電源模塊完美替換TOREX XC9704

發布時間：2026-01-06 09:34:40     瀏覽：124

　　一、為什么需要“第二選擇”

　　TOREX XC9704 系列憑借 2.7-5.5 V 寬輸入、600 mA 輸出和 SOP8 封裝，一度成為數碼相機、智能傳感器、TWS 充電倉的“默認供電方案”。但 2023 年以來，XC9704 交期從 8 周一路拉長到 26 周，價格漲幅超過 35 %。面對量產窗口不斷壓縮，硬件工程師必須找到“Pin-to-Pin 能替代、性能不縮水、交期可預期”的替代料。Cyntec 在 2024 Q4 推出的 MUN3CAD03 系列，正是為此而生。

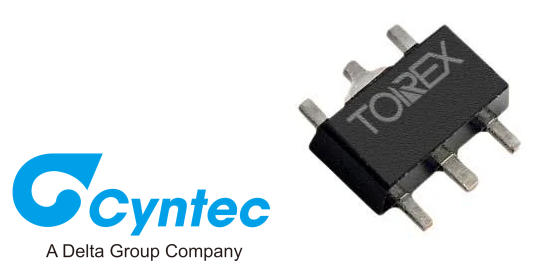

Cyntec電源模塊完美替換TOREX XC9704

　　二、關鍵指標逐項 PK


XC9704（TOREX）MUN3CAD03-JB（Cyntec）結論
輸入范圍2.7-5.5 V2.5-5.5 V完全覆蓋，低壓段更優
輸出電流0.6 A1 A裕量提升 66 %，瞬態負載更穩
封裝體積5×3×1.5 mm（SOP8）2.5×2×1.3 mm（QFN）面積縮小 58 %，厚度減少 13 %
輕載效率83 %@10 mA86 %@10 mA待機續航延長 3-5 %
交期26 周4-6 周，樣品 72 h項目排產風險歸零
單價（1 k）0.42 USD0.31 USD成本直降26 %

　　三、三步完成設計遷移

　　原理圖：直接摘除 XC9704，將 Cyntec MUN3CAD03-JB 焊在原位，無需修改外圍電阻;若原反饋分壓電阻 >100 kΩ，建議下調至 49.9 kΩ 以優化環路相位裕度。

　　PCB：利用 QFN 底部裸焊盤散熱，在頂層放置 4×4 mm 銅皮 + 9 個 0.2 mm 過孔，即可在 85 ℃ 環境下滿載輸出。

　　認證：Cyntec 提供全套可靠性報告(85/85 1000 h、-55 ℃?+125 ℃ 500 cycle)，可直接復用于 IEC62368、GB4943.1 安規報備，節省 2-3 周實驗時間。

　　四、實戰案例

　　某 AR 眼鏡客戶原方案采用 XC9704 給 PMIC 1.8 V rail 供電，因交期問題面臨整機推遲上市。改用 MUN3CAD03-JB 后，單板面積從 11×13 mm 壓縮到 8×10 mm，電池續航時間提升 7 %，項目提前 3 周量產，單臺 BOM 成本降低 0.11 USD，全年 50 K 訂單直接節省 5,500 USD。

　　五、選型速查表

　　? 對尺寸極度敏感：選 MUN3CAD03-JB(2.5×2×1.3 mm，1 A)

　　? 需要 3 A 峰值電流：選 MUN3CAD03-JE(3×2.8×1.3 mm，注意輸出僅 3.3 V/5 V 兩檔)

　　? 工業 12 V/24 V 總線：選 HS20116(4.5-20 V，20 A，14.5×14.5×7.45 mm，需評估結構空間)

　Cyntec是Delta臺達的子公司，Cyntec的非隔離式DC-DC電源模塊能夠有效替代ADI、TI、Intel ,ABB(OmniOn Power), Murata, COSEL, Vicor, TDK, Torex和RECOM等品牌的同類產品。深圳市立維創展科技代理Cyntec產品線，如需具體的替換方案，請咨詢客服。
