Winchester SC系列射頻連接器2981-1-1,2981-1-2,2981-1-3,2981-1-4

發布時間：2026-01-22 09:11:29     瀏覽：130

　　SC系列射頻連接器(RF Connector)是由 Winchester Interconnect推出的一款中尺寸、螺紋耦合型射頻同軸連接器，主要面向50 Ω 系統，適用頻率DC-10GHz 。

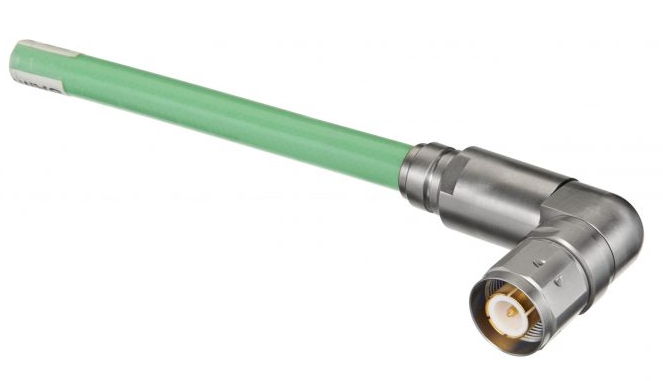

Winchester SC系列射頻連接器

　　該系列在軍用/航空、測試測量、儀器儀表等場景中被廣泛采用，滿足 MIL-C-39012 規范要求，具備以下典型特點：

　　技術規格 (典型值)

　　阻抗： 50 Ohm(標準射頻阻抗)。

　　頻率范圍： DC 到 10 GHz(部分高性能版本可達更寬)。

　　電壓額定值： 典型值約為 1500 VRMS。

　　介質耐壓： 典型值可達 4000 VRMS 以上。

　　VSWR (電壓駐波比)： ≤ 1.30 @ 6 GHz;≤ 1.50 @ 10 GHz

　　插入損耗： ≤ 0.1 dB @ 6 GHz。

　　溫度范圍： -65°C 至 +165°C。

　　鍍層：外殼鍍銀、中心接觸件鍍金(可定制鎳或全金)

　　產品結構涵蓋直式/直角電纜插頭、面板插座、法蘭安裝型、適配器及終端負載等，可適配柔性、半剛、三軸等多種電纜類型，并提供極化、不同法蘭孔徑等選項，方便系統級密集布局

　　常見應用

　　廣播與通信： 高功率發射機和天線系統。

　　國防與航空航天： 軍事雷達、電子戰系統等對穩定性要求極高的設備。

　　測試與測量： 需要頻繁插拔且要求信號完整性的實驗室設備。

　　精密工業設備： 暴露在震動、潮濕或腐蝕環境中的射頻信號傳輸。

　　與N型連接器的區別

　　雖然SC系列在外觀和尺寸上與N型連接器有相似之處，但SC系列專門針對更高的機械強度和更嚴苛的環境進行了優化，其螺紋規格和內部結構通常比標準N型更重型化。

Winchester是一家高可靠性連接器制造廠商，具備AS9100和AS7003航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。深圳市立維創展科技有限公司，授權代理Winchester連接器產品，歡迎咨詢。
