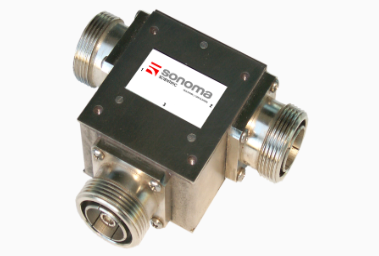

Sonoma Scientific C10AE1:X頻段同軸隔離器環形器
發布時間:2025-02-20 09:07:16 瀏覽:1390

Sonoma Scientific C10AE1是一款X頻段的同軸隔離器環形器,以下是其主要參數和特點:
技術參數
工作頻率:10.2 GHz至10.8 GHz。
隔離度:20 dB。
插入損耗:0.9 dB。
駐波比(VSWR):1.25。
功率:峰值功率400 W,平均功率132 W。
尺寸:20.75英寸×0.857英寸×0.644英寸。
工作溫度:-25°C~+95°C。
接口類型:TNC-F/SMA-F/M。
產品特點
Sonoma Scientific的C10AE1隔離器環形器具有以下特點:
高隔離度:能夠有效隔離反向信號,確保信號傳輸的單向性。
低插入損耗:在保持高隔離度的同時,插入損耗較低,保證信號傳輸效率。
高功率處理能力:能夠承受較高的峰值和平均功率,適用于高功率應用。
小型化設計:尺寸較小,便于集成到各種設備中。
應用領域
Sonoma Scientific C10AE1適用于多種高頻通信和雷達系統,例如:
衛星通信:用于衛星信號的傳輸和處理。
雷達系統:用于雷達信號的發射和接收。
測試與測量設備:用于高精度的信號測試和測量。
Sonoma Scientific以其高質量的微波組件而聞名,其射頻隔離器和環形器包括波導(Waveguide)、同軸(Coaxial)、混合(Hybrid)、插入式(Drop-Ins)和微帶線(Microstrip)等不同類型,深圳市立維創展科技有限公司,優勢代理銷售Sonoma產品,歡迎咨詢。
